YTC890便携式超声波地电波局部放电检测仪

        YTC890超声波地电波局部放电检测仪可以用来快速检测开关柜、环网柜等高压电器设备的局部放电现象,可以在不影响开关柜的运行状态下带电测量,采用非入侵式检测,以超声波检测法为基础进行定位。
       -定位准确
       -判断强度
       -效率较高
       -范围广泛
       -使用便捷
提示:凡购买本产品的全国用户享受免费技术指导、三月包换、软件升级、终生维修服务。 13317108516027-878765853027182076719388481
产品图集 操作手册 产品视频
产品简介 PRODUCT INTRODUCTION

产品简介:
        开关柜、环网柜等发生绝缘故障的原因85%是由局部放电引起的,10KV开关柜、环网柜等作为配网系统中主要设备之一,其安全性及可靠性得到了很高的重视。对高压开关柜进行绝缘性能检测与故障诊断,是保证设备安全可靠运行的关键。
        YTC890超声波地电波局部放电检测仪采用超声波检测法及暂态地电波检测法进行检测,当高压电器设备内部存在局部放电,在放电过程中,随着放电的发生,伴随爆裂状的声发射,产生超声波,且很快的向四周介质传播。伴随有声波能量的放出,超声波信号以某一速度通过不同介质(隔板、油、SF6气体等)以球面波的形式向四周传播。由于超声波频率高其波长较短,因此它的方向性较强,从而它的能量较为集中,容易进行定位。
        当局部放电活动出现在高压开关柜绝缘层中时,它会产生无线电频率范围内的电磁波,它通过金属外壳上的开孔,从开关柜内泄漏到外表面。当电磁波传播到开关柜外面时,它会在接地的金属外壳上产生瞬态地电压,亦称暂态地电波(TEV)。
        YTC890便携式超声波地电波局部放电检测仪采用云计算和智能建模技术,实现了局部放电信号的测量、记录、传输、存储、分析和交换,为局部放电的现场测量提供了强大的技术支撑。测量人员利用YTC890采集局部放电信息,通过云计算可实时对检测设备绝缘状态进行智能诊断。

系统功能
基本功能(检测仪)
超声波检测:带电连续测量中高压设备局部放电超声波;
地电波检测:带电连续测量中高压设备同部放电地电波;
音频检测:使用耳机检测中高压设备局部放电活动;
背景噪声:可独立检测中高压设备的背景噪声水平;
数值显示:实时显示超声波水平、频谌特性或地电波水平;
波形显示:实时显示超声波水平、频谌特性或地电波水平变化曲线;
记录与回放:实时记录并保存测量信号,方便信号回放;
智能诊断:智能平价局部放电状态,并显示红绿灯警报;
设备管理:支持企业设备管理系统接口,方便测量数据管理;
工作模式:可工作在单机模式或联网模式,支持3G无线通信;
自动联网:通过设置有效用户信息,自动登录云计算平台;
系统升级:通过存储卡或3G网络实现系统软件自动升级;
用户交互:良好的用户操作界直,操作简便,入门轻松;

高级功能(云计算)
海量存储:通过检测终端自动存储或手动上传检测数据;
数据查询:提供多种数据查询方式,方便用户管理;
数据分析:提供横向和纵向多种分析方式,并自动生成检测报表;
数据交换:允许不同有效用户之间进行数据交换;
数据共享:允许不同有效用户之间共享数据源和知识库;
知识管理:可建立局部放电特征知识库,便于知识的积累和传承;
智能诊断:基于知识库评价局部放电状态并选择检修策略;
数据安全:提供存储卡与云计算的数据同步和加密备份,保障安全;
设备台账:建立统一的设备参数;跟踪设备状态;
专家在线:提供专家网络在线指导诊断设备状态;
产品特征 PRODUCT FEATURES

技术参数 TECHNICAL PARAMETERS

项目 技术参数
超声波参数 测量范围 -20dBμV~65dBμV
分辨率 1dB
精度 ±1dB
传感器灵敏度 -65dB
传感器中心频率 40KHz
传感器直径 16mm
测试源 24dB-30dB
地电波参数 测量范围 0dBμV~60dBμV
分辨率 1dB
传感器 电容性
精度 ±1dB
每周最大脉冲数 2K
最小脉冲数 5HZ
硬件 处理器 高性能智能处理器
显示屏 4.3寸触摸屏
操作按键 PVE薄膜键盘
设备接口 3.5mm立体声耳机接口
DC电压电流充电接口
USB 2.0 3G无线网络接口
TF存储卡接口
外接探头传感器接口
TF存储卡 容量4-32G
耳机 8欧姆
外接探头 超声波探头延长线150mm
机身材料 ABS+PC塑胶
重量 0.9KG
尺寸 241mm*126mm*189mm
运行环境 工作温度 0-55℃
工作湿度 0-90%相对温度无凝霜
IP等级 54
电池电源 内部电池 3.7V 9000mAh锂-离子
正常工作时间 约7小时
省电模式 自动关机时间(默认10分钟)
充电器额定电压 90-264V AC
充电电压/电流 5V/2.4A
完全充电时间 约9小时

应用领域 APPLICATION FIELD

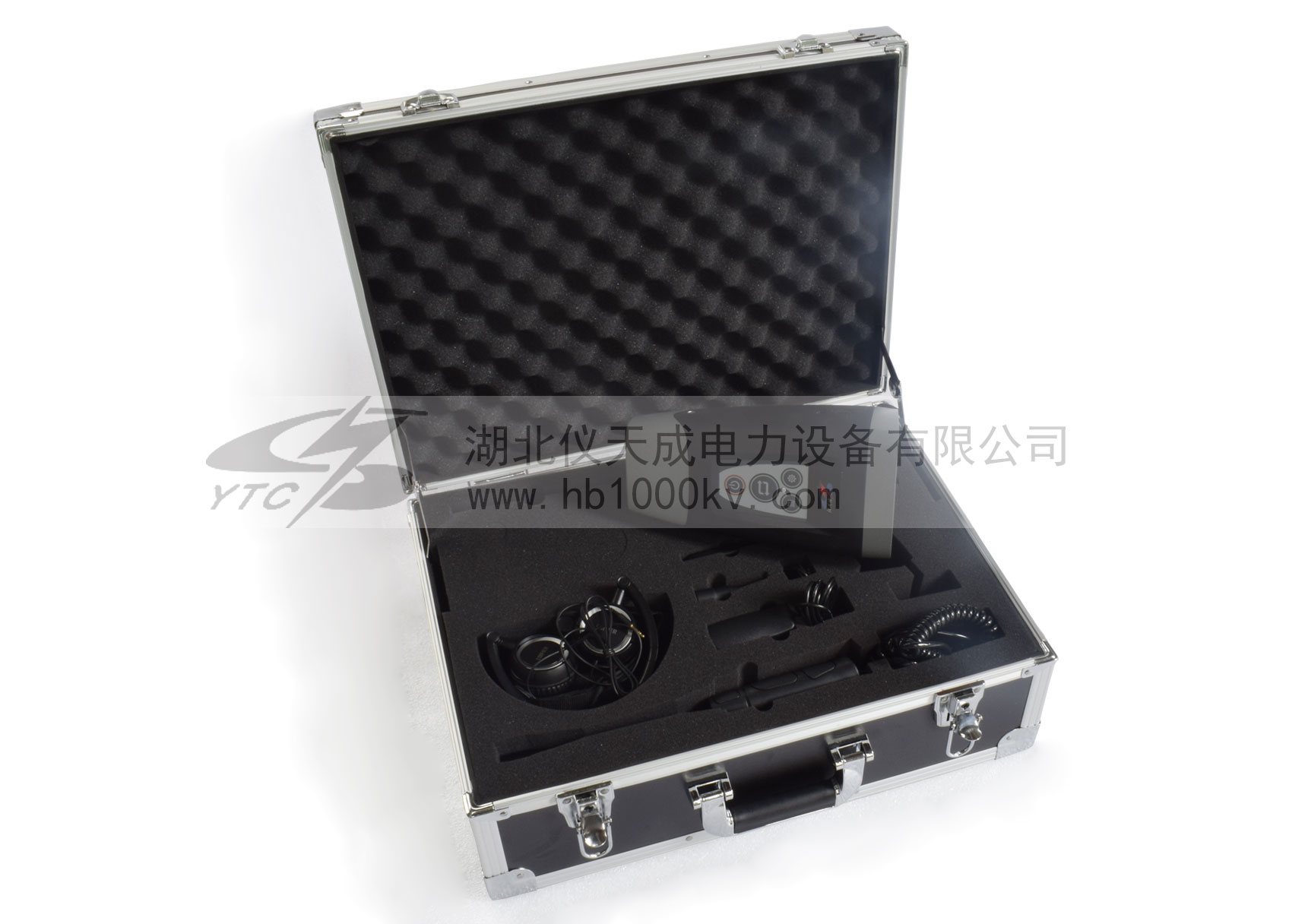

附件配件 ACCESSORIES ACCESSORIES
