YTC2330A高低压电流互感器变比测试仪

        YTC2330A高低压电流变比测试仪突破传统检测方式,专为在线测量运行中的35kV以下(如:10kV或35kV)的高压电流互感器、变压器的初级、次级电流大小、变比、比差、角差、相别、极性、漏电流而精心设计制造的。
提示:凡购买本产品的全国用户享受免费技术指导、三月包换、软件升级、终生维修服务。 13317108516027-878765853027182076719388481
产品图集 操作手册 产品视频
产品简介 PRODUCT INTRODUCTION

产品简介:

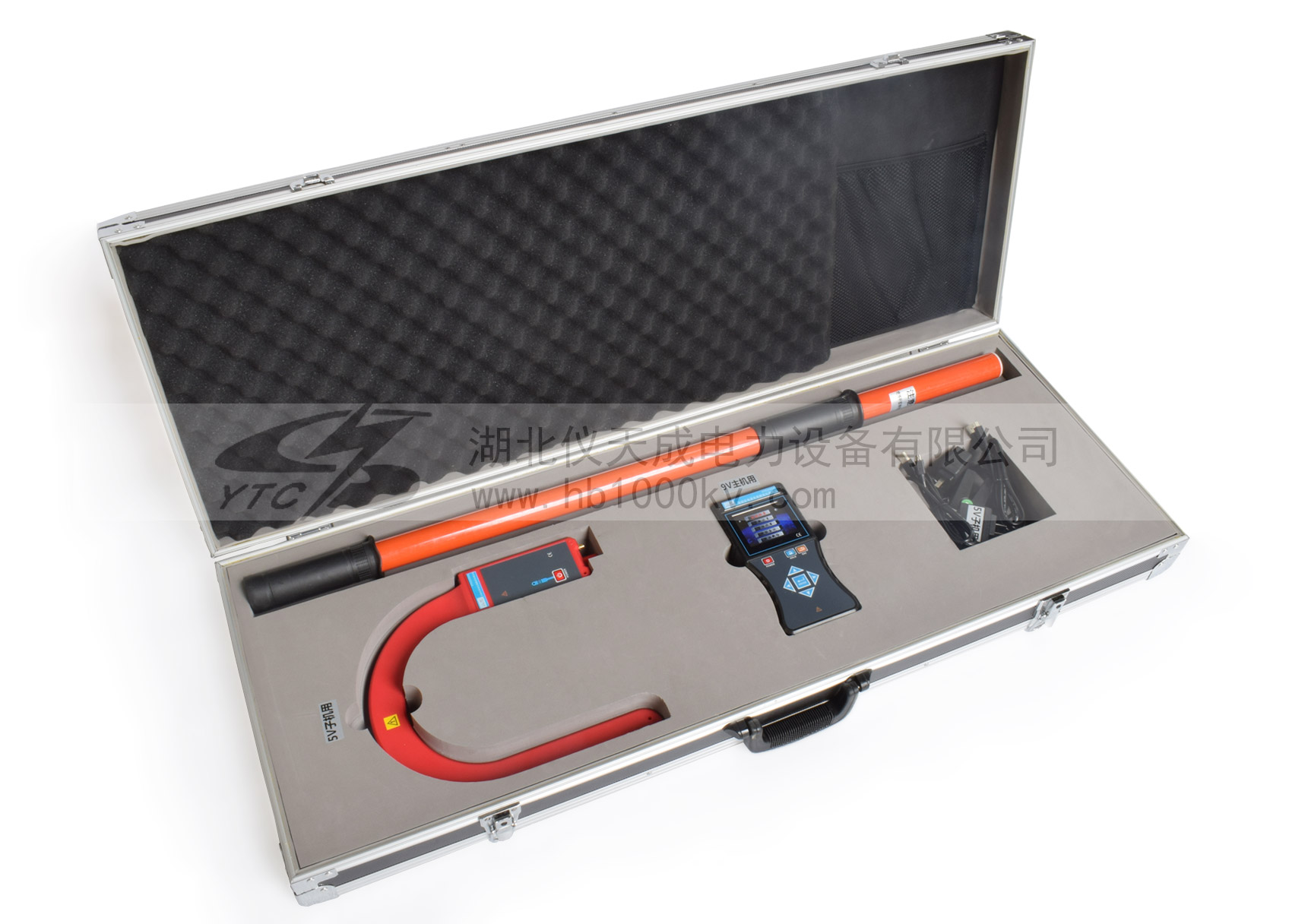

        YTC2330A高低压电流变比测试仪由一次高压钩式检测仪、一次低压柔性电流钳、接收器(主机)、二次电流钳、绝缘杆等组成。广泛应用于变电站、发电厂、工矿企业以及检测站、电工维修部门进行电流检测和野外电工作业等。一次高压钩式检测仪内置双层柔性线圈,轻便、精度高、量程广、线性度好,连接伸缩绝缘杆,能在线测试35kV以下的裸导线或汇流母线,或110kV以下具有安全绝缘外皮的线缆的漏电流、电流、负荷等。无线接收数据直线距离约160米,电流量程为AC 0~5000A,测量导线或电缆最大外径为Ф168mm,可测量母排最大尺寸为168mm×245mm。

产品特征:

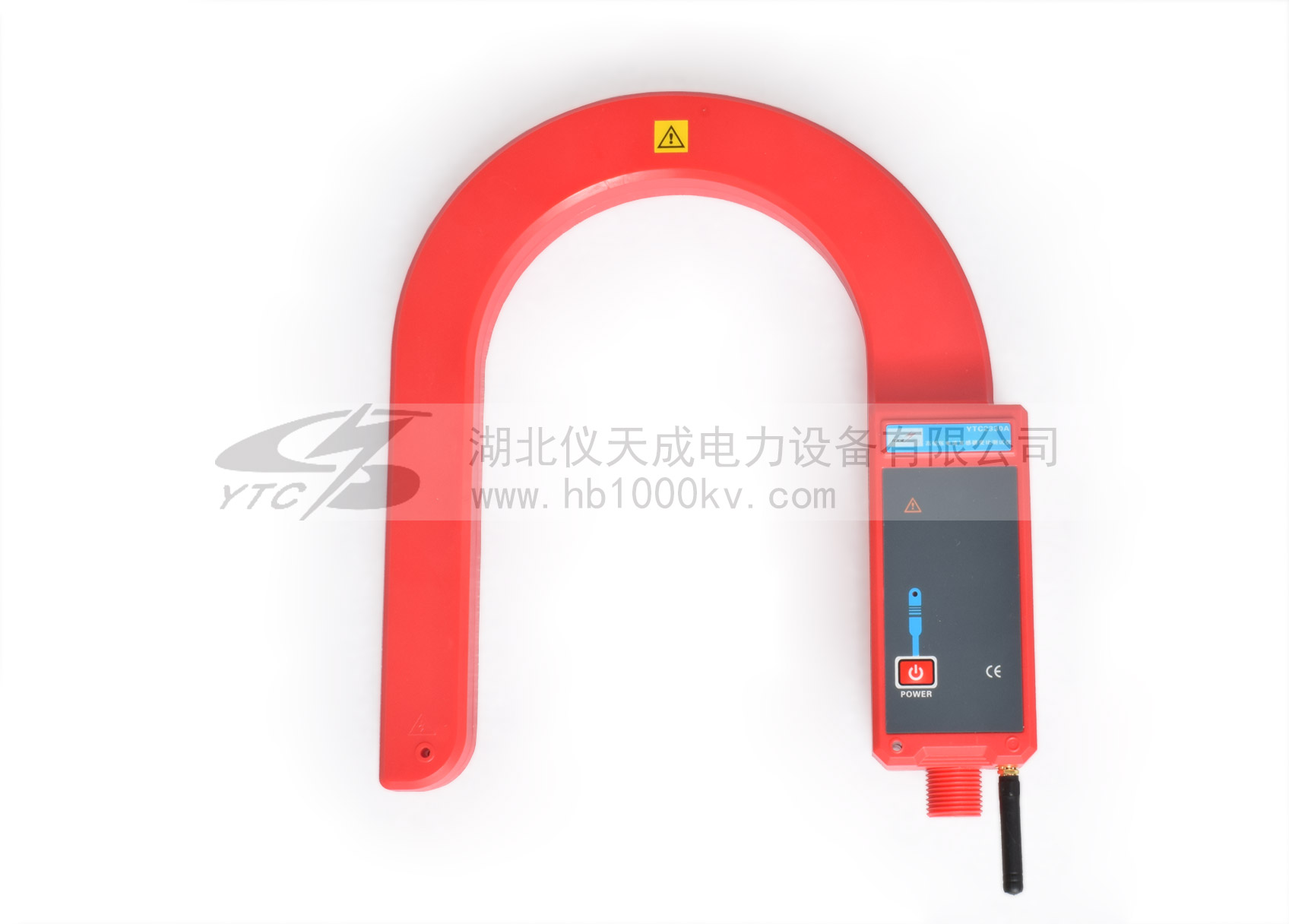

1、一次高压钩式检测仪可以挂在线路上测试,节省操作人员体力。

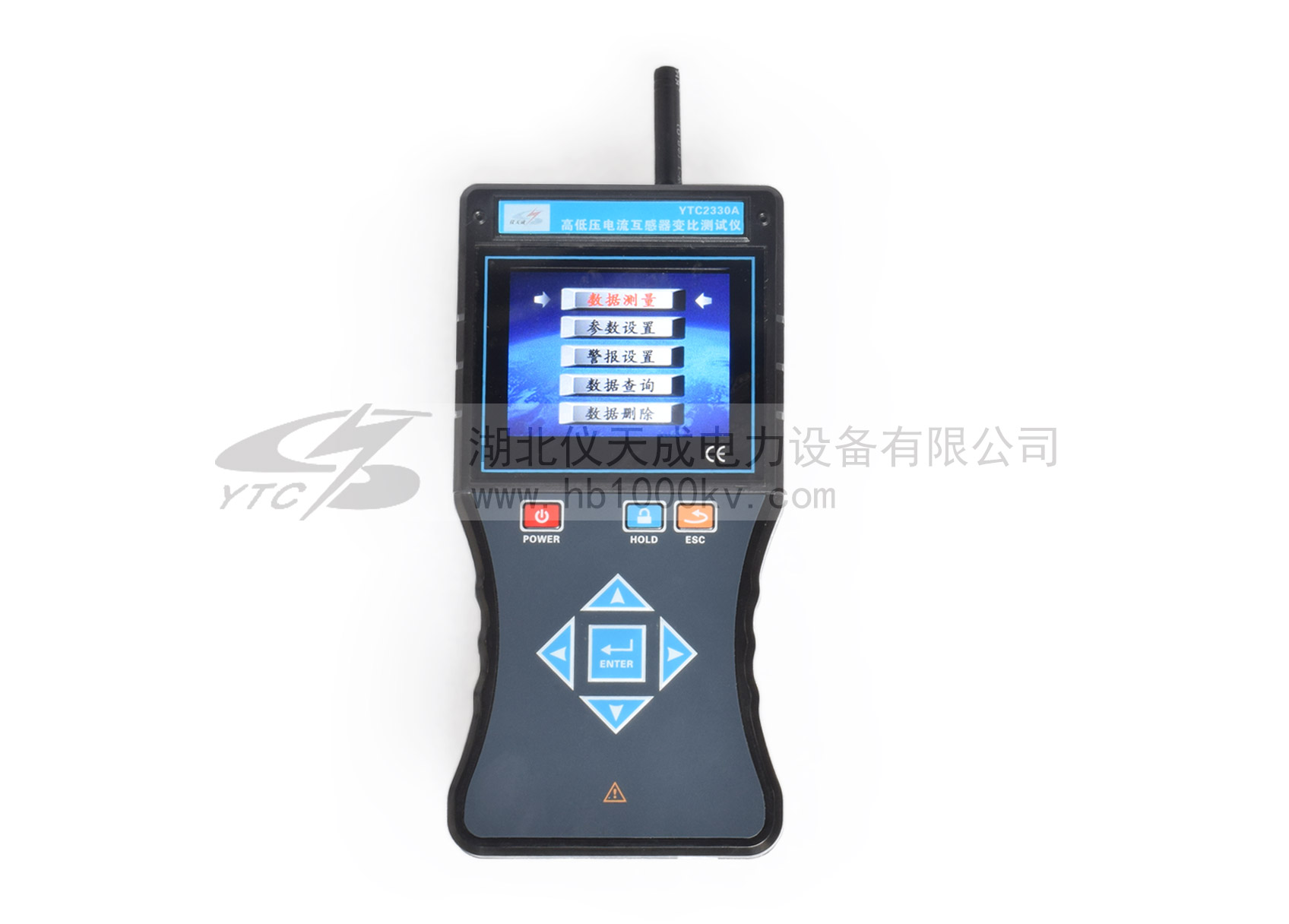

2、接收器主机采用3.5寸真彩液晶屏,图形界面显示,清晰直观。
3、一次低压柔性电流钳,为洛氏线圈,测量电流范围广。
4、二次钳钳头尖细,非常适合于排线密集的场所。
5、绝缘杆轻便、具有防潮、耐高温、抗冲击、高绝缘、可伸缩等特点。
6、仪表还具有数据保持、数据存储等功能。
7、监控软件具有在线实时监控、动态显示,具有最大、最小、平均值指示,具有报警值设定及报警指示功能,具有历史数据读取、查阅、保存、打印等功能。
产品特征 PRODUCT FEATURES
技术参数 TECHNICAL PARAMETERS

项目 技术参数
功    能 高低压电流互感器一二次回路的电流、变比、极性、相别、比差、角差、漏电流在线测试;变压器两侧电流大小、变比在线测试;负荷电流测试
电    源 DC 3.7V可充锂电池,USB充电接口,连续工作约10小时
测试方式 高压一次钩式CT,可以挂在线路上测试
低压一次柔性CT
二次钳形CT
传输方式 433MHz无线传输,直线传输距离约160m
显示模式 3.5寸真彩液晶屏显示,按上下箭头键调整背光亮度
测量切换 测量界面下按左右箭头键切换高压和低压CT变比测量
可测线径 钩式检测仪:Ф168mm导线,或168mm×245mm母排
柔性电流钳:Ф300mm(可定制更大内径的线圈)
低压电流钳:Ф7.5mm×13mm
测量范围 钩式检测仪:AC 0.00A~5000A
柔性电流钳:AC 0.00A~10.00kA
低压电流钳:AC 0.00mA~20.00A
分 辨 力 钩式检测仪:10mA
柔性电流钳:10mA
低压电流钳:0.01mA
高压一次电流精度 0.00A~99.9A: ±2%±5dgt  (23℃±3℃,80%RH以下)
100A~499A:  ±3%±5dgt  (23℃±3℃,80%RH以下)
500A~5000A: ±4%±5dgt  (23℃±3℃,80%RH以下)
低压一次电流精度 0.00A~99.9A: ±3%±5dgt  (23℃±3℃,80%RH以下)
100A~10kA:  ±2%±5dgt  (23℃±3℃,80%RH以下)
二次电流精度 0.00mA~20A: ±2%±5dgt  (23℃±3℃,70%RH以下)
变    比 两种变比显示:(一二次回路实测电流变比;以二次回路5A的折算变比;变比最大1:9999)
换    档 自动换档
绝缘杆尺寸 拉伸后长约5m;收缩后长约1m(5节)
数据存储 5000组
采样速率 1次/秒
仪表尺寸 高压检测仪:长宽厚310mm×270mm×52mm
接收器:长宽厚250mm×100mm×40mm
二次钳:长宽厚220mm×45mm×30mm
线路电压 高压CT变比测量下,35kV以下裸导线测试,110kV以下有安全绝缘外皮的线缆测试。(带绝缘杆操作)
数据保持 测量界面下按HOLD键保持数据,再按HOLD键取消保持
退出功能 按ESC键退出当前功能界面,返回上级目录
位置误差 高压检测仪:A区无位置误差;B区约增加0.2%;C区约增加2%
柔性电流钳:被测导线应尽量处于柔性线圈的中心位置,不要靠近开合口处,开合口处测试误差约增大一倍或更多。
数据查阅 进入数据查阅模式后,按箭头键翻阅所存数据
溢出显示 电流超量程溢出功能:“OL  A”符号显示
无信号指示 当接收器没有收到发射信号时动态显示“----”符号
自动关机 开机约15分钟后,仪表自动关机,以降低电池消耗
电池电压 当电池电压低于3.2V时,电池电压低符号显示,提醒充电
仪表质量 钩式检测仪:496g(含电池)
接收器:395g(含电池)
柔性钳:190g
电流钳:230g
绝缘杆:1.45kg
总质量:12kg(含仪表箱)
工作温湿度 -10℃~40℃;80%Rh以下
存放温湿度 -10℃~60℃;70%Rh以下
干    扰 无433MHz同频信号干扰
绝缘强度 绝缘杆:AC 110kV/rms(5节绝缘杆全部拉伸后,两端之间)
检测仪:2000V/rms(绝缘杆连接头与钩式检测仪顶端之间)
接收器:2000V/rms(外壳前后两端之前)
结    构 防滴漏Ⅱ型
