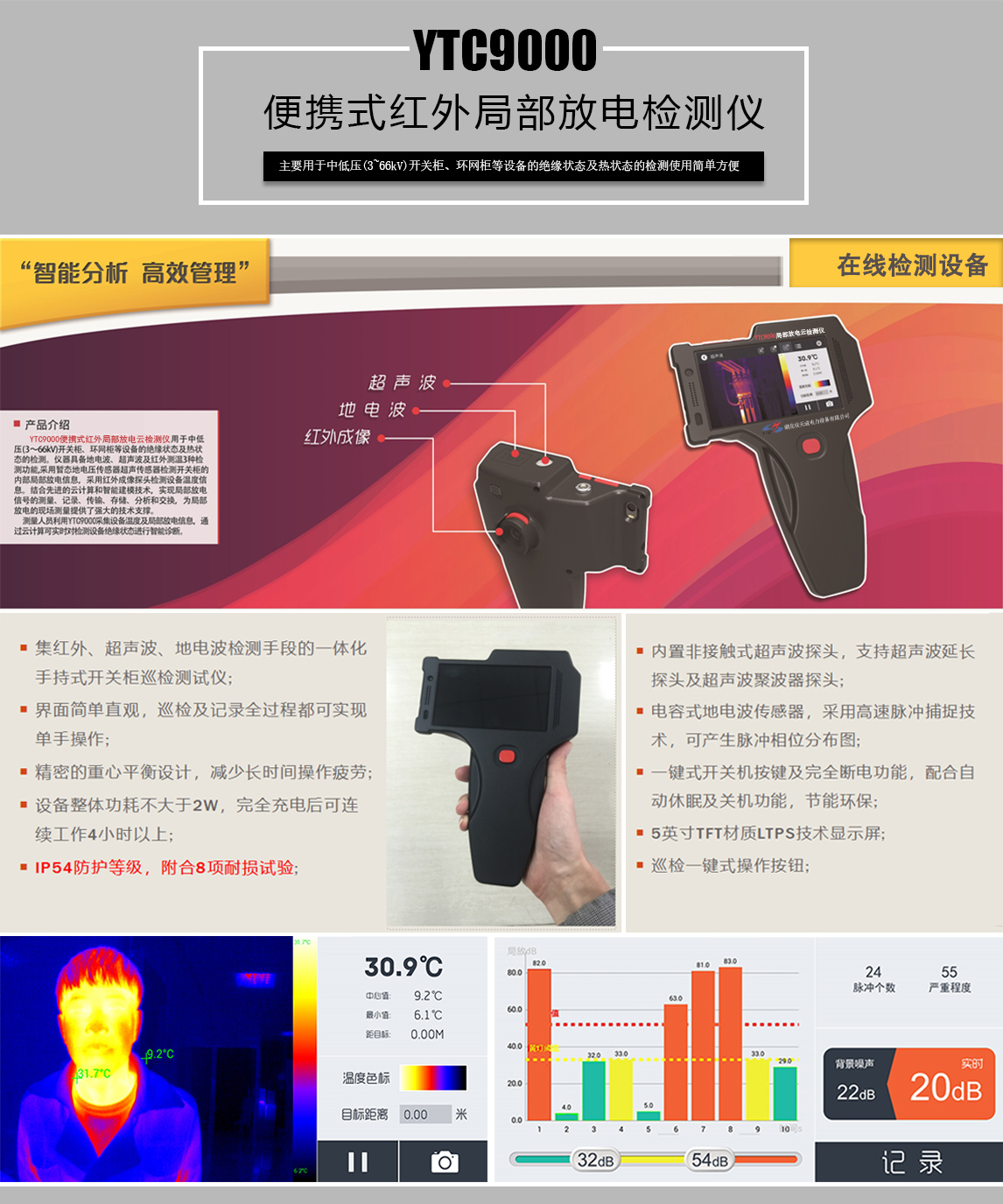

YTC9000便携式红外局部放电检测仪

        我司研发的YTC9000便携式红外局部放电检测仪主要用于中低压(3~66kV)开关柜、环网柜等设备的绝缘状态及热状态的检测,具备地电波、超声波及红外成像3种检测手段智能评价局部放电状态, 显示红绿灯报警、支持单机、联网 两种工作模式,使用简单方便功能强大。
提示:凡购买本产品的全国用户享受免费技术指导、三月包换、软件升级、终生维修服务。 13317108516027-878765853027182076719388481
产品图集 操作手册 产品视频
产品简介 PRODUCT INTRODUCTION

产品简介:
YTC9000便携式红外局部放电检测仪用于中低压(3~66kV)开关柜、环网柜等设备的绝缘状态及热状态的检测。仪器具备地电波、超声波及红外测温3种检测功能,采用暂态地电压传感器超声传感器检测开关柜的内部局部放电信息,采用红外成像探头检测设备温度信息。结合先进的云计算和智能建模技术,实现局部放电信号的测量、记录、传输、存储、分析和交换,为局部放电的现场测量提供了强大的技术支撑。测量人员利用YTC9000采集设备温度及 局部放电信息,通过云计算可实时对检测设备绝缘状态进行智能诊断。

产品功能:
基本功能(检测仪)
地电波检测:带电连续测量设备局部放电地电波;带电连续测量设名局部放电地电波;
超声波检测:带电连续测量设备局部放电地电波;带电连续测量设名局部放电超声波;
红外成像:带电连续测量设备温度;
数值显示:实时显示测量信号;
测量记录:实时记录并保存测量信号;
智能诊断:智能评价局部放电状态,并显示红绿灯警报;
设备管理:支持企业设备管理系统接口,方便测量数据管理;
工作模式:可工作在单机模式或联网模式,支持无线通信通;
自动联网:过设置有效用户信息,自动登录云计算平台;
高级功能(云计算)
海量存储:通过检测终端自动存储或于动上传检测致据;
数据查询:提供多种数据查询方式,方便用户管理;
数据分析:提供横向和认向多种分析方式,并自动生成检测报表;
数据交换:允许不司有效用户之间进行数据交换;
数据共享:允许不同有效用户之间共享故据源和知识库;
知识管理:可建立局部放电特征知识库,便于知识的积累和传承;
智能诊断:基于知识库平价局部放电状态井选择检修策略;
数据安全:提供存储卡与云计算的数据同步和加密备份,保障安全;
设备台账:建立统一的设备参敬,跟踪设备状态;
专家在线:提供专家网络在线指导诊断设备状态;

产品特点:
1、具备地电波、超声波及红外成像3种检测手段;
2、智能评价局部放电状态,显示红绿灯报警;
3、支持单机、联网两种工作模式;
4、支持无线通信;
5、高彩色液晶显示屏;
6、测试完成后自动形成检测报告;
7、大容量存储空间( 16G );
8、良好的用户操作界面,操作简便,入门轻松;

产品特征 PRODUCT FEATURES

技术参数 TECHNICAL PARAMETERS

项目 技术参数
超声波参数 电容测量范围 -20dBμV-65dBμV
分辨率 1dB
精度 ±1dB
传感器灵敏度 -65dB
传感器中心频率 40KHz
传感器直径 16mm
测试源 25dB-35 dB
红外参数 聚焦 手动,0.2m到无限
帧频 25Hz
分辨率 384 x288px(大于11000px)6.8mm透镜
光学 40KHz
精确度 +/-2℃
敏感性 NETD<0.07℃
温度范围校准 0-200℃
地电波参数 传感器 电容式TVE传感器
测量范围 0~ 60 dBmV
分辨率 1dB
精度 +1dB
检测脉冲极性 正负
最大灵敏度 1mV
输入阻抗 500欧姆
测量信号带宽(3dB) 3 ~ 100M(3~ 60MHz)
每周期最大脉冲 655
最小脉冲频率 10Hz
硬件配置 处理器 高性能智能处理器
显示屏 5.0英寸、1600万色高彩色液晶屏操作按键  按钮+触屏
设备接口 DC低压电流充电接口(支持USB直充)
USB 2.0
无线连接
外接探头传感器接口
机身内存 容量16GB ROM
外接探头 超声波探头延长线200mm
机身材料 ABS+PC塑胶
重量 0.6kg
尺寸 229mm*159mm*47mm
电池电源 内部电池 3.7V/3000mAh锂-离子,电池可拆卸更换
正常工作时间 约8小时
电池保护 自动关机时间(默认10分钟)
充电器额定电压 220V+10%
充电电压/电流 5V /2A
完全充电时间 约4小时
运行环境 工作温度 -25-50℃
湿度 0-90%相对湿度 无凝霜
IP等级 54

应用领域 APPLICATION FIELD
附件配件 ACCESSORIES ACCESSORIES
权威鉴定 ITY TO IDENTIFY

企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证。
