电缆故障多功能测试仪如何做漏电测试试验

返回 打印
来源:优发国际电力  时间:2024/08/07  阅读:

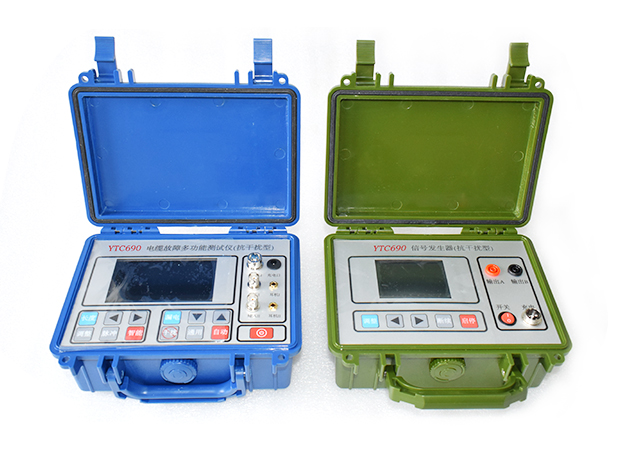

       电缆对于我们如今飞速发展的社会来说是必不可少的,其承载着电力的运输重要作用,电缆虽然在最初的时候质量性能上面都很佳,但是随着时间等一些因素的影响可能就会导致一些故障情况的发生,电缆故障多功能测试仪是一款优良的电缆故障点查找的仪器,今天主要给大家介绍一下这款仪器如何做漏电测试试验。
漏电测试内容:主要测试电缆的芯线对地漏电点、芯线对铠甲漏电点、芯线间的漏电点。
漏电测试主要步骤:(漏电就是绝缘不良)
1、首先将电缆的对端悬空,电缆原来的接地线断开。
2、用万用表或摇表测试电缆的相线间绝缘、相线和铠甲绝缘、相线和地的 绝缘情况。根据绝缘情况可以分为相间绝缘不良、相对铠绝缘不良、相对 地绝缘不良。(绝缘不良指绝缘电阻小于 500K 欧)
3、各种情况下信号发生器接线方法: 1)相线间绝缘不良需要把信号发生器红夹子和黑夹子分别接绝缘不好的 两相芯线。 2)相线和铠甲绝缘不良需要红夹子接相线、黑夹子接铠甲。 3)相线对地绝缘不良需要红夹子接相线、黑夹子接地钎,地钎要插到地 上,尽量远离被测电缆,接地钎的线拉直后要和被测电缆垂直。
4、按“漏电”键进入路径漏电测试界面,默认为抗干扰模式,必须用通道 I,进行测试。
5、观察主机屏幕波形,耳机声音的变化。1)相间绝缘不良到达绝缘不良的点声音最大,超过后声音急剧减小,所 以要找声音突然变小的点。 2)相线和铠甲绝缘不良到达绝缘不良的点声音最大,超过后声音急剧减 小,所以要找声音突然变小的点。 3)相线对地绝缘不良探杆到达后声音最大,探头过了故障点声音减小, 所以要寻找声音突变的点。
注意:信号发生器的工作原理是红夹子输出信号,信号经过电缆最终要通 过黑夹子回到信号发生器,所以无论哪种加信号的方式都是要有电流的回路。 理解了这一点就可以现场灵活运用,给测电缆带来很多方便。

综上便是如何利用电缆故障多功能检测设备进行漏电测试的步骤过程,希望对电力检测工作者有所帮助。
